3X35+16 NAYY ALVİNAL KABLO

10 Kişi ürünleri inceliyor

Alvinal kablolar, alüminyum iletkenli yeraltı kablolarıdır. Damar sayısı ve kullanım amacına göre alvinal kablolar başlıca; Alvinal-D (YAVV veya NAYY), Alvinal-K (YAMV veya NAYCY) ve Alvinal– Z (YAVSV veya NAYFGbY) olmak üzere üç ayrı tipte imal edilirler.

Alçak gerilim kabloları çeşitlerinden biri olan NAYY kablolar, (YAVV Kablo) mekanik hasar riski ve zorlamaların bulunmadığı yerlerde kullanılmaktadır. Çoğunlukla enerji istasyonlarında, umumi inşaat kabloları olarak dahili tesislerde, kablo kanallarında endüstriyel tesislerde borular ve künk içinde kullanılmaktadır.

Teknik Veriler

Tip: YAVV-R (TSE), NAYY (VDE), AL/PVC/PVC (BS)
Standartlar: TS IEC 60502-1, VDE 0276

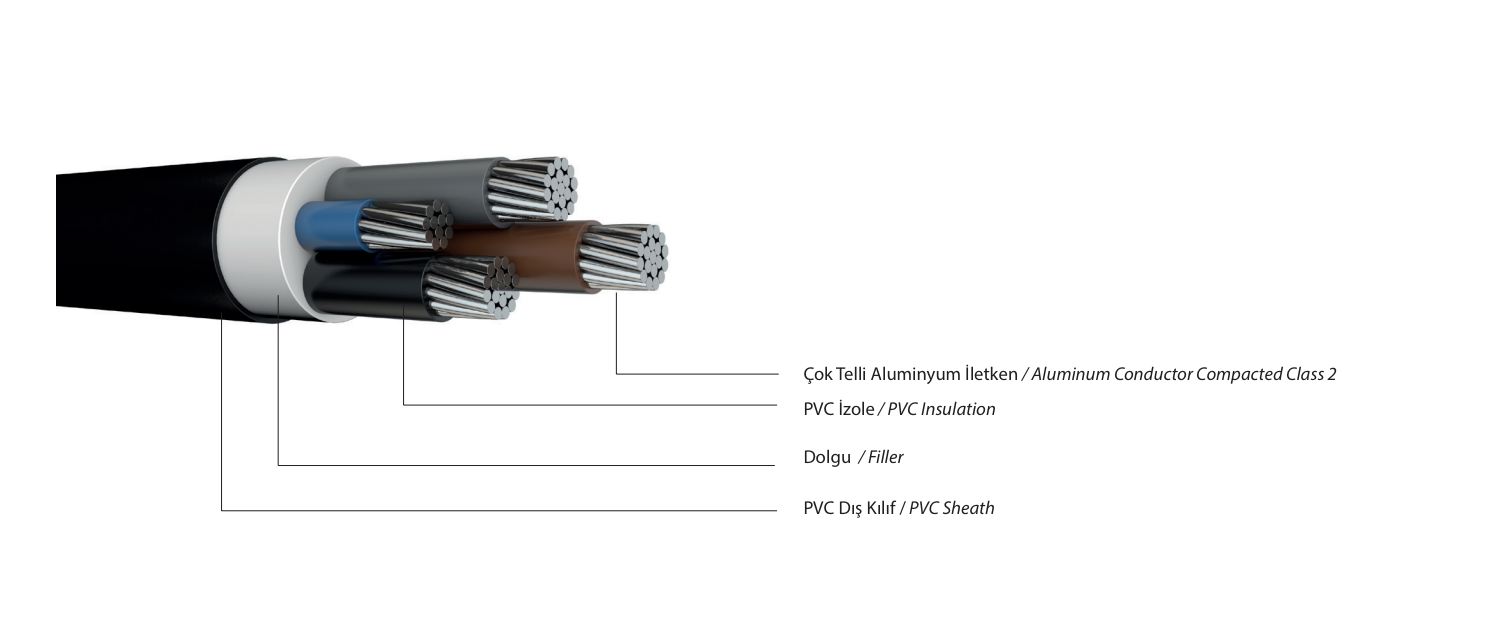

Yapısı: Alüminyum iletken, PVC izole, PVC Dolgu, PVC dış kılıf
Maks. çalışma sıcaklığı 70 °C
Maks. kısa devre sıcaklığı ≤ 300 mm² için 160°C >300 mm² için 140°C
Minimum bükülme yarı çapı 12*D D:Kablo dış çapı (mm)

4X10

Boyut ve Ağırlıklar				Elektriksel Bilgiler
Nominal Kesit	Dış Çap Yaklaşık	Net Ağırlık	1000 m Kablo İçin Sevk Makara Ölçüleri	20 °C ’de maks. iletken direnci	Akım taşıma kapasitesi (yaklaşık)
(mm²)	(mm)	(kg/km)	(cm)	(ohm/km)	Toprakta (A) 20°C’de	Havada (A) 30°C’de
3×25/16 rm	25,0	800	140	1,200	99	83
3×35/16 rm	27,0	950	150	0,868	118	102
3×50/25 rm	32,0	1350	160	0,641	142	124
3×70/35 rm	35,0	1700	200	0,443	176	158
3×95/50 rm	40,0	2150	220	0,320	211	190
3×120/70 rm	44,0	2750	230	0,253	242	221
3×150/70 rm	48,0	3250	240	0,206	270	252
3×185/95 rm	54,0	4100	210*	0,164	308	289
3×240/120 rm	60,0	5150	230*	0,125	363	339
3×300/150 rm	66,0	6250	250*	0,100	412	377
3×400/185 rm	74,0	8250	260*	0,0778	475	444
